で、今回お話し。
今更の話題だけど昨年の12月初旬にヤマダ電機で
東芝の REGZA（Z9000) と
パナソニックの VIERA (TH-L37G1)、
ブルーレイレコーダーの同 DMR-BW770 (500GB) を一気に買ってみた。
もちろん、ニコニコ現金一括！ ふふふ
でも、買って１ヶ月したらもう、旧モデルになってた（怒。
嫁の意見と予算の都合上、レコーダーのHDDは 500Gモデル（泣。
レコーダーのHDDを入れ替えてやるぅ！と考えつつ結局やらずじまい。
REGZA用にUSB 外付HDD(500GB)もおまけで付いてきてたけど、USBじゃどうにも、、DLNA 出来ないしって感じで。そしてしばらくモンモンとした日々。
一人でモンモンしてたら！？
な、なんと少し前、Buffalo の 新品NAS がほぼタダ同然で手に入ってしまった（犯罪じゃないですよ）
やってきた NAS は LS-XH500L
噂ではCPU は ATOM で処理速度が速いらしい。
これで昨年購入したレコーダーの容量不足を補完できるなぁ、
とも思ったけど、どうせならここで NAS の HDDを入れ替えよう
ということに相成りました。
やっと本題。 早速、NAS の筐体を割ってみます。

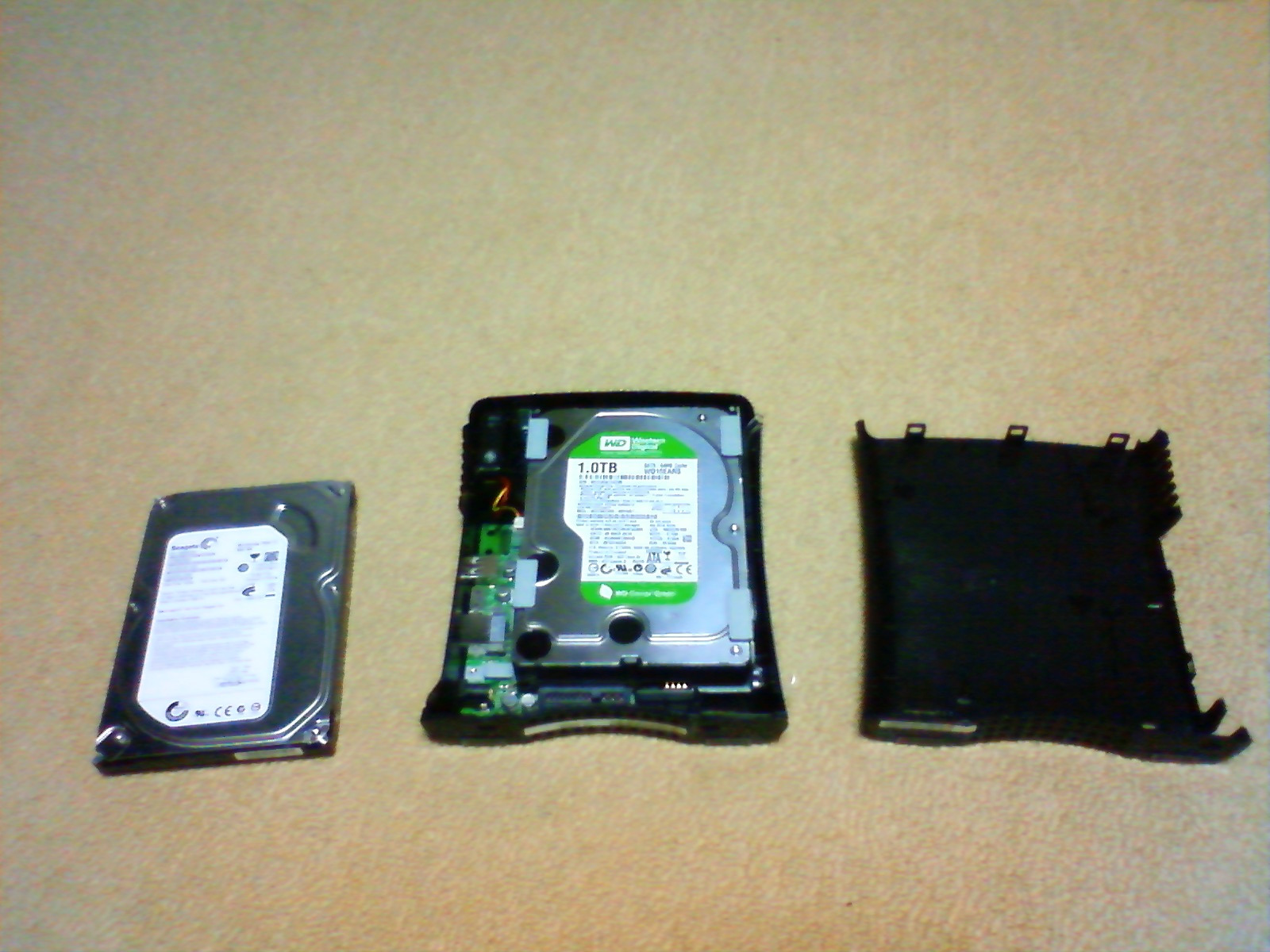

【 割って新旧 HDDを入れ替えたあとの画像 】
左側の HDD が NAS に最初から入ってた HDD ( Seagate製 500GB )
真ん中の ミドリ のラベル貼ってるのが今回用意した HDD ( WD製 1TB )
※携帯画像なので不鮮明。ごめんなさい。
それから、ケースのツメは必ずどこか 折れます。
他のサイトを見ても、よくケースのツメが折れたと書かれてありますが、同様に必ずどこかのツメが折れます。
小型の薄いマイナスドライバを２本使いこじ開けました。
私のケースもケース底面のツメ２箇所が根本から折れました（上の画像の赤丸２箇所）。
気にしないことです。
で、HDDの交換が終了したら早速ファームの注入。
他のサイトで既にいっぱい書かれているけど やってみると超簡単。
以下、多分スタンダードなやり方
【 用意するもの 】
・LS-XHL 本体
・入替え用の新HDD（未フォーマットで可）
・LS-XHL 用のファームウエア
・適当なパソコン１台
・スイッチングHUB１台
・LANケーブル２本（ストレート）
・tftpサーバ（ソフト）
・DHCPサーバ（ソフト）
【 下準備 】
まず、上で準備した機器類を下の図のように配置、接続します。
（ファーム更新の機器接続イメージ）
■－－－－■－－－－■
PC HUB NAS
tftpd （新HDDに入替）
DHCP
私の場合、普段使っているPC群のIPを変更するのが面倒だったので、使っていないXPノートを引っ張り出してきました。
また、ファームの注入に tftp サーバソフトが必要であり、PC 及び NAS の起動時に、NAS から PC 内に置かれたファームウェア類が見れるように設定しておかなければなりません。
使用する tftpd を自分の環境に合うよう適宜設定してください。
次に、LS-XHLでは初期設定が DHCPサーバからのIP自動取得となっているようで、DHCPサーバも必須のようです。
（LS-XHL で HDD を入れ替え、最初に電源を入れた時は IP が振られていない状態）
ってか、電源を一度も入れず筐体をかち割り、いきなりHDDを交換したので初期状態がどうだったかなんて一切不明。
ましてや、他機種についてはどうなのか、、、全くわかりません。
以上のことから、tftpd と DHCP がセットになった Tftpd32 を使用してみることに。
、、はぅ 全然説明になってない！？
IPアドレスについては、他のサイトでよく、192．168．11．150 にして、などど書かれていますが、DHCP からの自動取得だとすれば IP アドレスはローカル内であれば何でもいいわけで。。。(えぇ、そう 結局、自分も150 にしてしまいましたよ、うぅ）
あと、tftp サーバをインストールして、NASから見えるフォルダ位置や自分が適切だと思う IP アドレスの範囲を設定しておいてください。
【 ファームのいぢくり 】
前述の接続イメージに基づき、NAS 側 及び 入れ替えた HDD にファームウェア類の注入を行っていきます。
まずは作業のできる PC 上で、
①Buffaloのサイトから最新のファームウェアを任意のフォルダへダウンロードする。
今回ダウンロードしたのは、「ls-Series-134.exe」 で Ver 1.34 。
②ダウンロードしたファイル( exe 形式）をクリクリすると勝手にディスクトップ上に
「ls-series-134 」とかいうフォルダが作成され、ファイルが解凍される。
解凍に時間かかり過ぎで 勝手にﾃﾞｨｽｸﾄｯﾌﾟ上に作成されるし ちょっと迷惑。
出てきたファイルから initrd.img と uImage.img を一旦、別フォルダへコピー。
(例： C:\Temp とか)
③コピーした先の別フォルダ（例： C:\Temp ）へ移り、initrd と uImage
それぞれの拡張子を img から zip へ変更する。
④initrd.zip 、uImage.zip それぞれを解凍する。

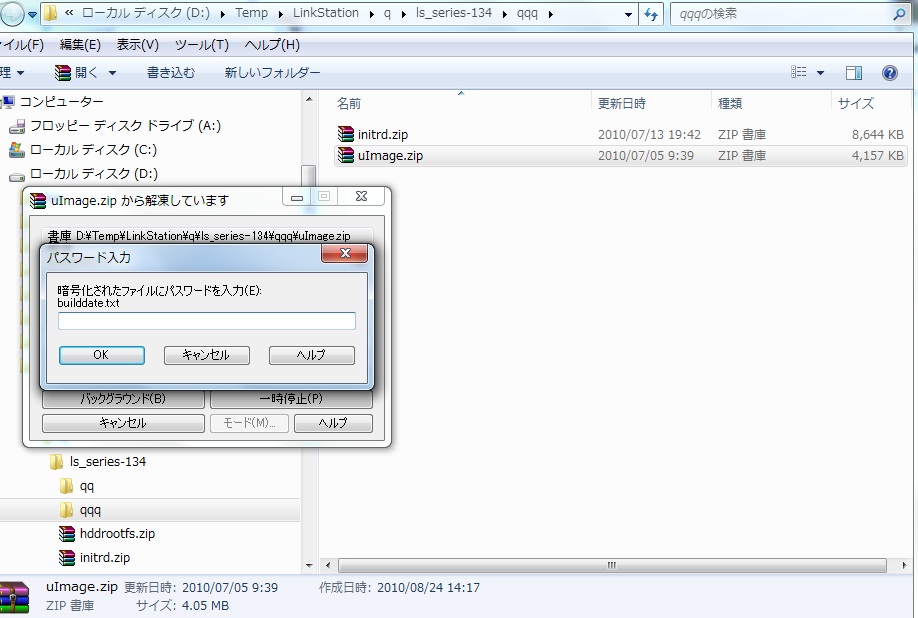

この時、下の画像のとおりパスワードを求められるので、自分でネットで探し回る。
（すぐ見つかる）
この時、間違っても zip の ﾊﾟｽﾜｰﾄﾞ解析なんてしないでね。
長いので解析に相当時間がかかりますよ。

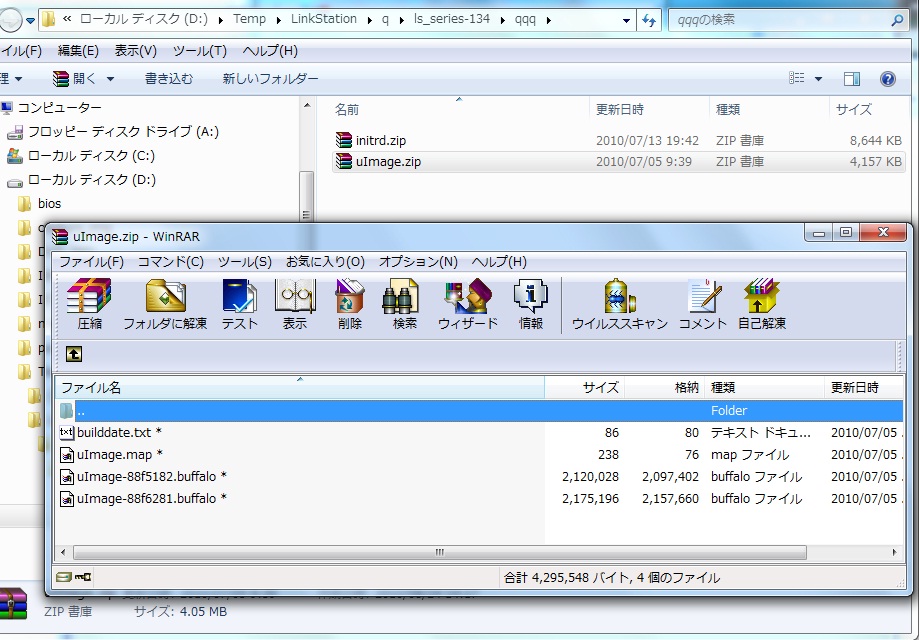

⑤解凍すると、それぞれ、initrd.buffalo と
uImage.88f5181.buffalo と uImage.88f6281.buffalo が出てくる。
⑥ uImage.88f***.buffalo について、その２つの違いが何なのかわからない。
いずれどちらか１つのファイル名を、uImage.buffalo に変える。
両方でやってみたが、どちらでも uImage.buffaloに変えて使用すれば使えた。。
⑦ initrd.buffalo と uImage.buffalo の２つのファイルを、
最初のフォルダ「ls-series-134」に戻す。
（例に上げた C:\Temp 内のリネームした zip ファイル類はもういらない）

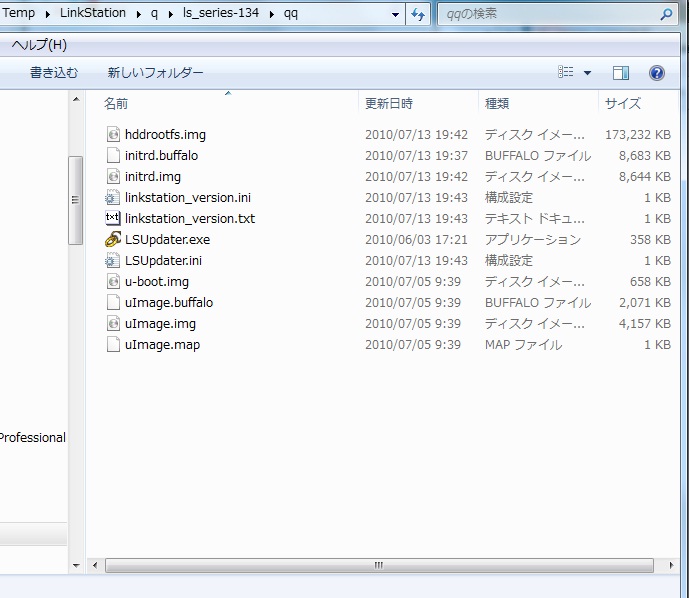

（フォルダ内ファイルの参考画像）
⑧今回は NASが起動したとき参照するPCのフォルダを「ls-series-134」に指定。
よって、Tftpd32 の設定もそれに合わせて変更する。
⑨Tftpd32で参照フォルダの設定やDHCPの設定を変更したら、サービスの再起動
又は Tftpd32 自体の再起動を行い、設定変更を有効にする。
【 やっとNAS のいぢくり 】
⑩LAN ケーブルや HUB の接続を確認した上で、NAS を起動（電源コードを挿す）。
⑪LS-XHL のランプが、、最初の起動時はブルー点滅、少し経つと赤の点滅。
赤の点滅になったら、ファンクションキーを押す。
⑫ランプがまたブルー点滅になり、PC の Tftpd32 上で、DHCP によるアドレス付与
とかの情報、ログが流れる。
⑬最初のフォルダ「ls-series-134」内にあるファイル、LSUpdater.exeを起動しNASを検索する。
注１） Tftp32の設定が適切で通信がちゃんと出来ていれば、DHCPによりIPが付与
され、Tftpd32で設定したフォルダが参照される。
注２） この時、通信が出来てなければ、「NASが見つかりません」と出るので接続や
設定を見直す。

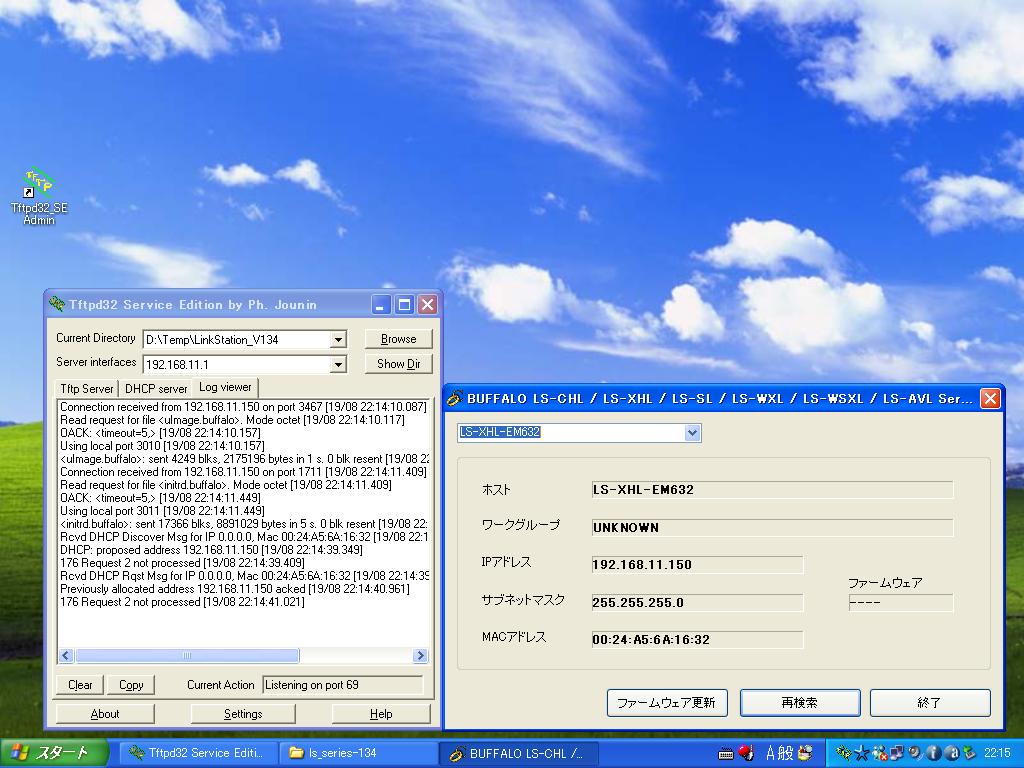

⑭接続が OKなら以下のような ﾒｯｾｰｼﾞ が表示されるので、「ファームウェア更新」を押す。

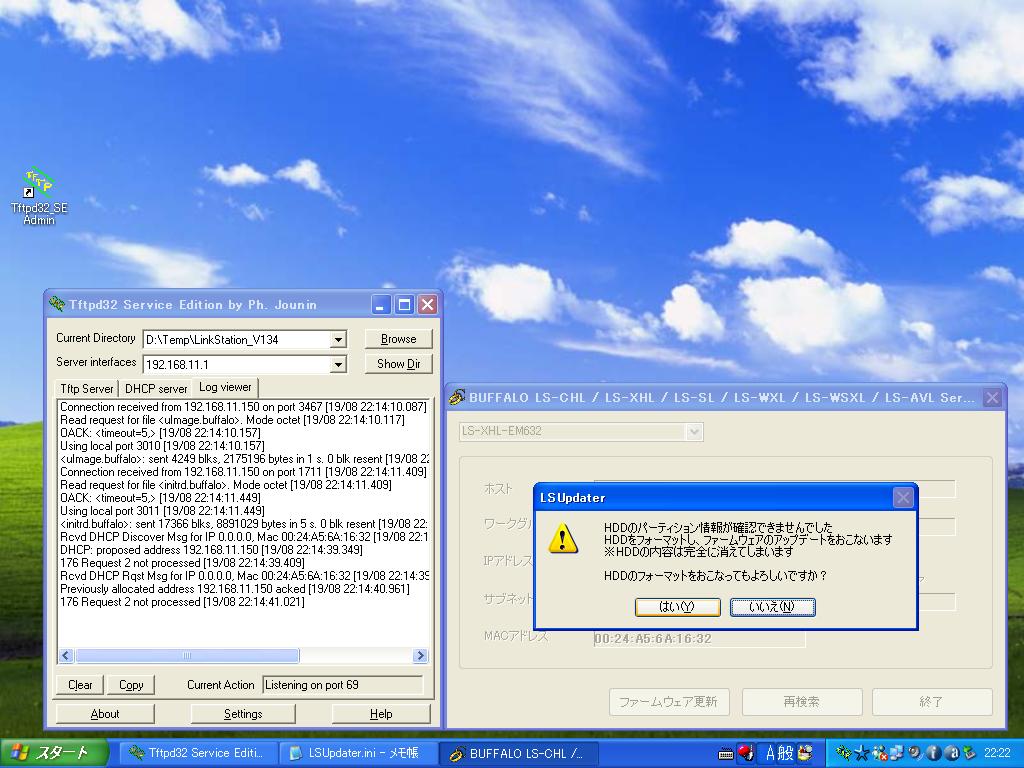

⑮すると、「HDD のパーティション情報が確認できませんでした」、「HDD をフォーマット
し、ファームを更新します」的なダイアログが出ます。
⑯「はい」を押し、HDD のフォーマットとファームウェアの更新を開始します。

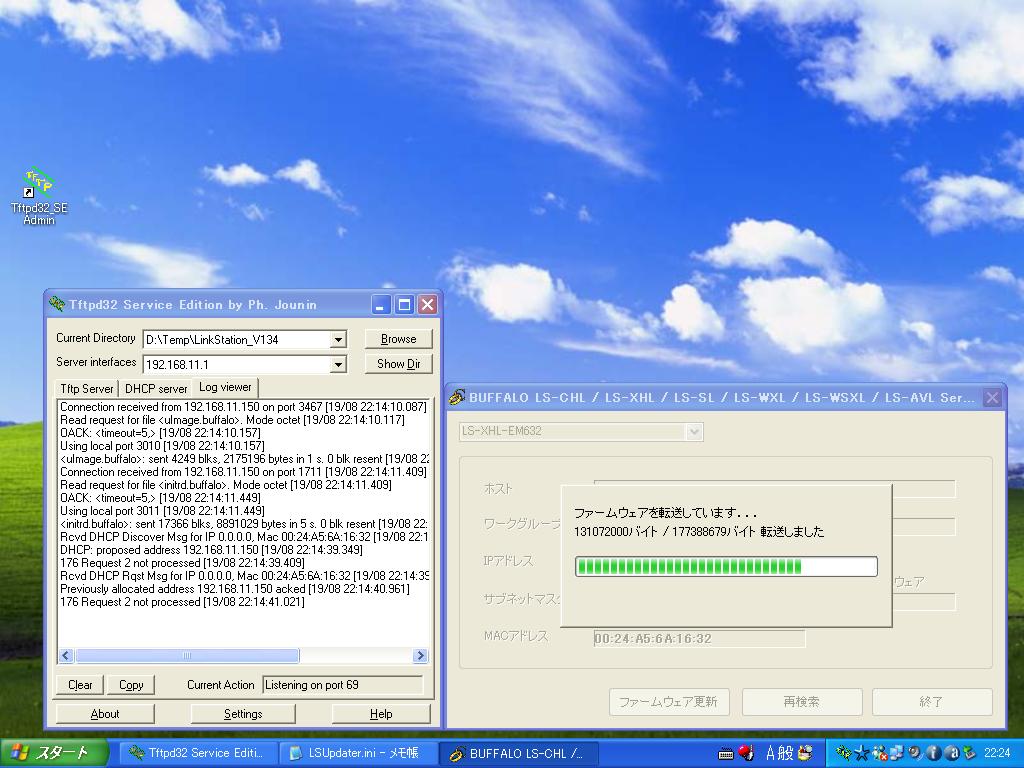

⑰指定したフォルダからファイル読み込み中 とかのログが流れ始め、「ファームを更新
しています」と出てゲージが進み、ほどなく読み込み・更新が終了。
しばらくして NASが再起動します （再起動していないようであれば、電源を入れ直し
て手動で再起動する）。
※⑭⑮のあたりで、もしかすれば NASは見つかるが「更新するべきファームが見つ
からない」とか「パーティション情報が見つからない」、、なので「ファームの更新を
中止します」等の表示がでることがあります。
これは、今入っているファームのバージョンと同じバージョンだと、ファームの注入・
更新が出来ないためです。

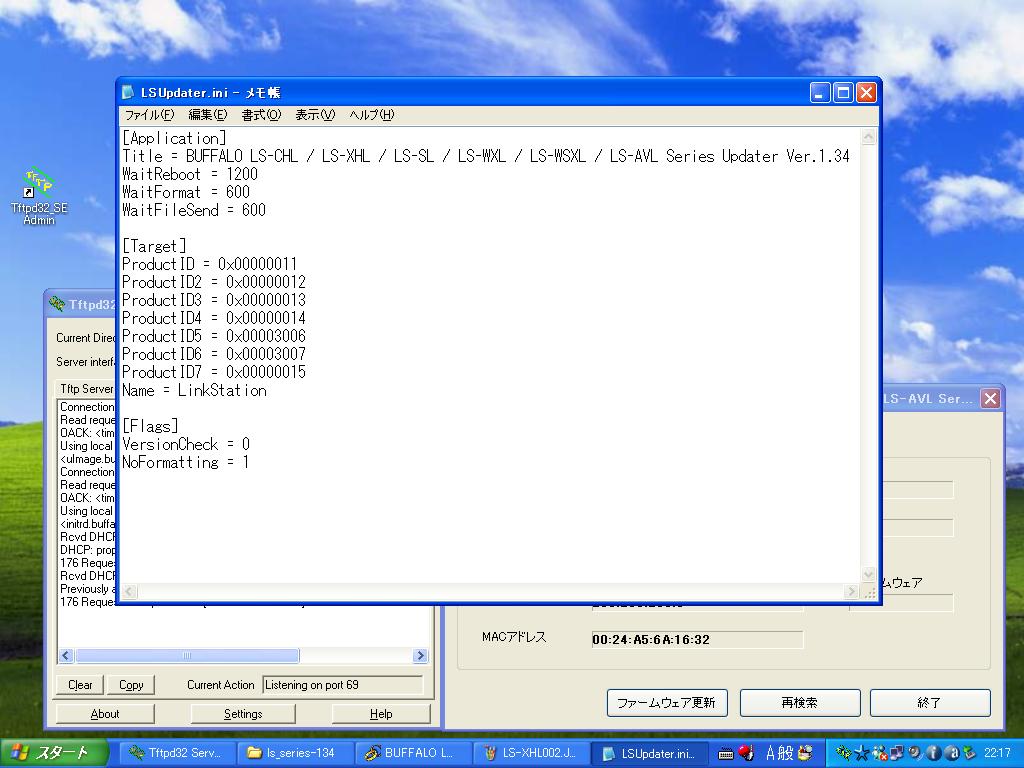

これが出た場合は、下の図のように、LSUpdater.ini を開き、[Flags] の該当行を
編集します。
[Flags]
VersionCheck = 1 を → 0 に書き換える
こうすることで、強制的にファームウェアの更新が行えます。
⑱最初のフォルダ「ls-series-134」内にあるファイル、LSUpdater.exe を起動し
NAS を検索する。
⑲NAS が見つかり、ファームウェアのバージョンが、今回注入したファームのバージョン
と同じであれば完了。
⑳あとは、今回 DHCP で取得されたNASのIP アドレス を指定し、LS-XHL の設定
画面を開いて自分の環境に合った各種設定をする。
※自宅のLAN 環境に DHCPサーバ無いとか ルータでDHCP機能を無効にしてる人はくれぐれも設定もれがありませんように。へへ
【 その他 】
ファーム類の中に、hddrootfs.img というファイルがあります。
他のサイトでは、initrd.img と その hddrootfs.img の２つで更新の解説を行っているサイトもあります。
でも、今回の場合、このファイルを使用しなくてもファームウェアの注入、アップデートは完了しちゃったようです。 本当のところはどうなんでしょう。。。
以上、このように文章で書くと長いですが、実際にやってみるとあっという間に完了です。
Unix系の知識なんて全く必要無いですね。
モノが揃っていてお暇なら是非、試してみる価値はあると思います。
NAS の HDD 入れ替えが簡単に出来ちゃったので、これからこのNAS用のケースをアクリル板で作ろうかなと模索中。
ではでは。
ここにたどり着き、参考にして再度挑戦。
成功しました。有難う御座います。
お役に立てて何よりです！
このブログの記事投稿は不定期ですが、また遊びに来てくださいね。
もっともっとコアな内容をアップするように頑張ります。
ＬＳ－ＸＨＬのカチ割りというのを検索クンを行い
ここに辿りつきました。
特別な知識も必要なく凡人にもとっつき易そうな
内容そうでしたのでがんばって私もカチ割りを行い。
（ツメはメチャクチャになりましたが・・・・ええ。気にしませんよ。）
ＴＦＴＰＤ３２なるものも用意し、ＰＣも１台用意し
ＬＡＮケーブルも教えの通り、新規ＨＤＤも当然
・・・・
しかし、うまく行きませぬ。
TFTPD32の設定が今一なんでしょうか多分そうです。
是非TFTPDの設定なぞも詳しくこの私めにご教示下さいませ！私も交換成功させたいっす！
コメントありがとうございます。。返信が遅くなりましてすみません。
正月早々、忙しくて自分のBlogも見てる暇がありませんでした、、ぅぅぅ
もしかして、結構な時間が経ったのでＨＤＤの交換や設定は成功しているのかもしれませんが、、
設定の流れの中で、具体的にどのあたりがうまくいかないのでしょうか？
①～⑳までありますが、どの辺でしょう”？
いろいろな原因があると思いますが、
NAS と TFTPD32との通信がうまくできない、ということでしょうか？
誠にありがとうございます。
一点だけ間違いではないかと思う所が。
（それか、2パターンあるのか）
-----------------
※⑭⑮のあたりで、もしかすれば NASは見つかるが「更新するべきファームが見つからない」とか「パーティション情報が見つからない」、、なので「ファームの更新を 中止します」等の表示がでることがあります。
これは、今入っているファームのバージョンと同じバージョンだと、ファームの注入・更新が出来ないためです。
これが出た場合は、下の図のように、LSUpdater.ini を開き、[Flags] の該当行を編集します。
[Flags]
VersionCheck = 1 を → 0 に書き換える
こうすることで、強制的にファームウェアの更新が行えます。
--------------------
「VersionCheck = 1 を → 0 に書き換える」
ではなく、
「NoFormatting = 1 を → 0 に書き換える」
ではないでしょうか。
ここでつまづいて、他のサイトで調べていたら出てきたのでやってみたのですが、私の場合はこれで前へ進みました。
